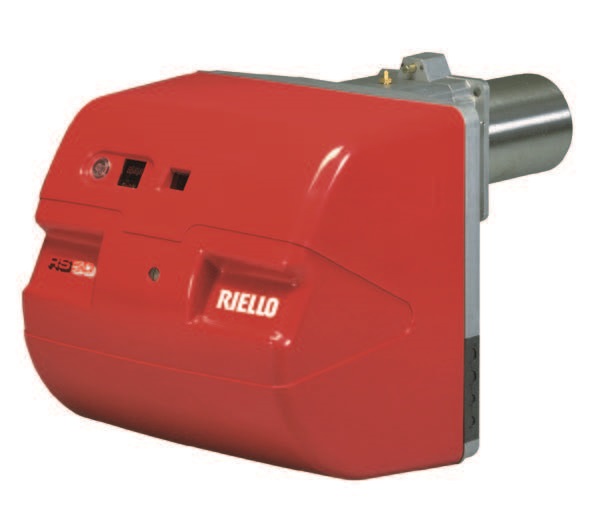

RIELLO RS 38 GAS BURNERS (TWO STAGE)

Seri pembakar RS 38 mencakup jarak tembak dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

PRODUCT SPECIFICATION

Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (bilah lurus pada model 190) berperforma tinggi dengan suara rendah
emisi
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur output bahan bakar pada tahap 1 dan 2
dikendalikan oleh servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz (tersedia juga satu fase, 230V,
50Hz untuk model RS 28 dan 38)
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Panel kontrol api, dengan lampu pilot lock-out dan tombol reset lock-out
– Perangkat kontrol elektronik: PANEL STATUS atau PANEL LED
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 44.
Kereta gas
Saluran suplai bahan bakar, dalam konfigurasi MULTIBLOC (dari diameter 3/4” sampai diameter 2”) atau
Konfigurasi COMPOSED (dari diameter DN 65 hingga diameter DN 100), dilengkapi dengan:
– Saring
– Penstabil
– Sakelar tekanan gas minimum
– Katup pengaman
– Kontrol segel katup (untuk keluaran > 1200 kW)
– Katup kerja satu tahap dengan pengatur output gas pengapian.
Sesuai dengan:
– Arahan 89/336/EEC (kompatibilitas elektromagnetik)
– Arahan 73/23/EEC (tegangan rendah)
– Arahan 92/42/EEC (kinerja)
– Arahan 90/396/EEC (gas)
– EN 676 (pembakar gas).
Peralatan standar:
– 1 paking kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Wiring loom fitting untuk sambungan listrik (RS 28 – 38 – 50)
– 2 ekstensi bilah geser (untuk model kepala yang diperpanjang dan model RS 190)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang.
Aksesori yang tersedia untuk dipesan secara terpisah:
– Kit ekstensi kepala
– Kit pengurangan panjang kepala
– Kit ventilasi kontinu
– Kotak kedap suara
– Paket elpiji
– Adaptor kereta gas
– Kit kontrol segel
– Pegas penstabil

BURNER RIELLO RS 50 Two Stage Progressive Gas Burners

Seri pembakar RS50 mencakup jarak tembak dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja

Technical Datasheet Type RS50
MODEL : RS50
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Servomotor : SQN90
Heat output : kW 116/290÷581
Heat output : Mcal/h 100/249÷500
Working temperature °C : min./max. 0/40
Net calorific value LPG gas kWh/Nm3 : 25,8
Density LPG gas kg/Nm3 : 2,02
Output LPG gas Nm3/h : 4,5/11÷23
Control box Type : RMG
Motor electrical power kW : 0,65
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Burner Gas Riello Type RS50
Burner Seri RS 50 adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS
mencakup rentang pembakaran dari 115/290 ÷ 600 kW, dan telah dirancang untuk digunakan pada boiler air
panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik.

Specification

Model RS 50 MZ – 44 MZ
Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dengan bahan kedap suara
– Kipas berkinerja tinggi dengan bilah lurus
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau tiga fase / 380-400V / 50-60Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara secara terus menerus penyegaran volume udara untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP X0D (IP 40). Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– 3 colokan untuk sambungan listrik (RS 34 – 44 MZ fase tunggal)
– 4 colokan untuk sambungan listrik (RS 44 MZ tiga fase)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang.

BURNER RIELLO RS 70 GAS BURNERS (TWO STAGE)

Seri pembakar RS 70 mencakup jarak tembak dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Burner Gas Riello Type RS70
Burner Seri RS 50 adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS
mencakup rentang pembakaran dari 192/465 ÷ 814 kW, dan telah dirancang untuk digunakan pada boiler air
panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik.
Technical Datasheet Type RS70
MODEL : RS70
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Servomotor : LKS210
Heat output : kW 192/465÷814
Heat output : Mcal/h 165/400÷700
Working temperature °C : min./max. 0/40
Net calorific value LPG gas kWh/Nm3 : 25,8
Density LPG gas kg/Nm3 : 2,02
Output LPG gas Nm3/h : 7,4/18÷32
Control box Type : RMG
Motor electrical power kW : 0,65
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Specification STATE OF SUPPLY

Model RS 50 – 64 MZ – 70 – 100 – 130 – 150 – 190
Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik (model RS 50-64)
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 44.
Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Wiring loom fitting untuk sambungan listrik (RS 50-64)
– 2 ekstensi bilah geser (untuk model kepala yang diperpanjang dan model RS 150-190)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang.

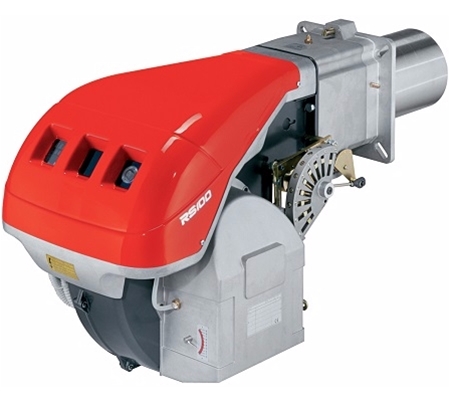

BURNER RIELLO RS 100 GAS BURNERS (TWO STAGE)

Seri pembakar RS mencakup jarak tembak dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Burner Gas Riello Type RS100
Burner Seri RS 50 adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS
mencakup rentang pembakaran dari 232/698 ÷ 1163 kW, dan telah dirancang untuk digunakan pada boiler
air panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik.
Technical Datasheet Type RS100
MODEL : RS100
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Servomotor : LKS210
Heat output : kW 232/698÷1163
Heat output : Mcal/h 200/600÷1000
Working temperature °C : min./max. 0/40
Net calorific value LPG gas kWh/Nm3 : 25,8
Density LPG gas kg/Nm3 : 2,02
Output LPG gas Nm3/h : 7,4/18÷32
Control box Type : RMG
Motor electrical power kW : 0,65
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Specification Two Stage Progressive Gas Burners

Model RS 100MZ – 44 MZ
Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dengan bahan kedap suara
– Kipas berkinerja tinggi dengan bilah lurus
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau tiga fase / 380-400V / 50-60Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara secara terus menerus
penyegaran volume udara untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP X0D (IP 40).
Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– 3 colokan untuk sambungan listrik (RS 34 – 44 MZ fase tunggal)
– 4 colokan untuk sambungan listrik (RS 44 MZ tiga fase)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Suku cadang

RS 50 – 64 MZ – 70 – 100 – 130 – 150 – 190 models
Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh
sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik (model RS 50-64)
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 44.
Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Wiring loom fitting untuk sambungan listrik (RS 50-64)
– 2 ekstensi bilah geser (untuk model kepala yang diperpanjang dan model RS 150-190)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliha

BURNER RIELLO RS 190 Two Stage Progressive Gas Burners

Burner Seri RS 190  adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS mencakup rentang pembakaran dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik. Operasi adalah “dua tahap progresif”; pembakar dilengkapi dengan kotak kontrol keamanan pembakar berbasis mikroprosesor yang menyediakan indikasi operasi dan diagnosis penyebab kesalahan. Peningkatan kinerja kipas dan kepala pembakaran, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua kecepatan pembakaran. Desain eksklusif memastikan pengurangan dimensi, penggunaan dan perawatan sederhana. Optimalisasi emisi suara dijamin oleh desain khusus dari sirkuit penghisap udara dan dengan memasukkan bahan kedap suara. Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi

Burner Gas Riello Type RS190
Burner Seri RS 50 adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS
mencakup rentang pembakaran dari 470/1279 ÷ 2290 kW, dan telah dirancang untuk digunakan pada boiler
air panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik.
Technical Datasheet Type RS190
MODEL : RS130
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Servomotor : SQN31
Heat output : kW 470/1279÷2290
Heat output : Mcal/h 405/1100÷1970
Working temperature °C : min./max. 0/40
Net calorific value LPG gas kWh/Nm3 : 25,8
Density LPG gas kg/Nm3 : 2,02
Output LPG gas Nm3/h : 7,4/18÷32
Control box Type : RMG
Motor electrical power kW : 0,65
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

Specficatoin Supplay

Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dengan bahan kedap suara
– Kipas berkinerja tinggi dengan bilah lurus
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh
sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau tiga fase / 380-400V / 50-60Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara secara terus menerus
penyegaran volume udara untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP X0D (IP 40).
Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– 3 colokan untuk sambungan listrik (RS 34 – 44 MZ fase tunggal)
– 4 colokan untuk sambungan listrik (RS 44 MZ tiga fase)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Suku cadang

Model RS 70 MZ – 100 – 190 – 130 – 150 – 190
Pembakar gas rancangan paksa monoblok dengan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh sebuah servomotor dengan variabel cam
– Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Pasang dan soket untuk sambungan listrik (model RS 50-64)
– Sakelar pilihan on / off burner
– Sakelar manual tahap 1 – 2
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 44.
Peralatan standar
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Wiring loom fitting untuk sambungan listrik (RS 50-64)
– 2 ekstensi bilah geser (untuk model kepala yang diperpanjang dan model RS 150-190)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan

BURNER RIELLO RS 130 Two Stage Progressive Gas Burners

Seri pembakar RS130  mencakup jarak tembak dari 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Burner Gas Riello Type RS130
Burner Seri RS 50 adalah Burner dengan Dua Stage(Two Stage) Progresive Gas Burner Seri burner RS mencakup rentang pembakaran dari 372/930 ÷ 1512 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara atau uap panas, boiler minyak diatermik.

Technical Datasheet Type RS130
MODEL : RS130
Burner operation mode : Two stage progressive
Modulation ratio at max. output : 2 ÷ 1
Servomotor : LKS210
Heat output : kW 372/930÷1512
Heat output : Mcal/h 320/800÷1300
Working temperature °C : min./max. 0/40
Net calorific value LPG gas kWh/Nm3 : 25,8
Density LPG gas kg/Nm3 : 2,02
Output LPG gas Nm3/h : 7,4/18÷32
Control box Type : RMG
Motor electrical power kW : 0,65
Ignition transformer V1 – V2 : 230V-1×8 kV 1A – 20 mA

SPESIFIKASI PRODUK

Burner/Pembakar RS70, RS100, RS190 RS 130  Pembakar gas draft paksa monoblock dengan operasi dua
tahap, sepenuhnya otomatis, terdiri dari:
– Sirkuit penghisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64
MZ – 190) – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur
keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh servomotor dengan cam variabel
– Mulai motor pada 2800 rpm, 400V tiga fase dengan netral, 50Hz – Kepala pembakaran, yang dapat
diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
– kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– distributor gas
– disk stabilitas f am
– Sakelar tekanan udara minimum menghentikan pembakar jika kuantitas udara tidak mencukupi di kepala pembakaran
– Panel kontrol nyala berbasis mikroprosesor, dengan fungsi diagnostik
– Colokan dan soket untuk sambungan listrik (model RS 50)
– Sakelar pilihan nyala/mati burner – Saklar manual tahap 1 – 2 – Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap interferensi radio –
– Tingkat perlindungan listrik IP 44. Kereta gas Saluran suplai bahan bakar, dalam konfigurasi
MULTIBLOC (dari diameter 3/4” hingga diameter 2”) atau konfigurasi KOMPOSED (dari diameter DN 65
sampai dengan diameter DN 100), dilengkapi dengan:
– Saring
– Stabilizer
– Sakelar tekanan gas minimum
– Katup pengaman
– Kontrol segel katup (untuk keluaran > 1200 kW)
– Katup kerja satu tahap dengan regulator keluaran gas pengapian. Sesuai dengan: –
89/336 (2004/108) EC directive (kompatibilitas elektromagnetik)
– 73/23 (2006/95) EC directive (tegangan rendah)
– Arahan 92/42/EC (kinerja)
– Arahan 90/396/EC (gas)
– EN 676 (pembakar gas). 31 Perlengkapan standar – 1 paking kereta gas – 1 paking flange – 4 sekrup untuk mengencangkan fl ange – 1 layar termal – 4 sekrup untuk memasang flens burner ke boiler – Wiring loom fitting untuk sambungan listrik (RS 50) – 2 ekstensi bilah geser (untuk model kepala diperpanjang dan model RS 190)
– Buku pegangan instruksi untuk pemasangan, penggunaan, dan pemeliharaan

– Katalog suku cadang. Aksesori yang tersedia dapat dipesan secara terpisah – Perlengkapan kepala yang diperpanjang
– Kit pengatur jarak
– Kit ventilasi terus menerus
– Kit pasca-ventilasi
– Kotak kedap suara
– paket elpiji
– Paket gas kota
– Kit pengurang getaran
– Kit panel status
– Kit interupsi gangguan tanah
– Sambungan fl ange kit
– Perangkat antarmuka PC
– Adaptor kereta gas ti,
– Kit kontrol segel
– Pegas penstabil.
Burner Gas di lengapi dengan: GAS TRAIN
GAS TRAIN Pasokan Bahan Bakar Pembakar dilengkapi dengan kupu-kupu katup untuk mengatur pengiriman bahan bakar pada 1 NS dan 2 dan panggung, dikendalikan oleh variabel profil cam servomotor. Bahan bakar dapat disuplai dari kanan atau sisi kiri. Kereta gas dapat dipilih untuk yang terbaik persyaratan sistem tergantung pada output bahan bakar dantekanan dalam suplai garis. Kereta gas bisa menjadi tipe “Multiblok” (mengandung komponen utama dalam satu unit) atau tipe “Tersusun” (perakitan komponen tunggal).

BURNER RIELLO RS 250 MODULATING

Seri pembakar RS 250 /M mencakup jarak tembak dari 45 hingga 2650 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik.

Pengoperasian dapat berupa “progresif dua tahap” atau, alternatifnya, “memodulasi” dengan pemasangan regulator logika PID dan masing-masing probe. Seri pembakar RS/M menjamin tingkat efisiensi tinggi di semua aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya operasional.

Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang mudah. Optimalisasi emisi suara dijamin dengan desain khusus dari sirkuit pengisapan udara dan dengan bahan kedap suara yang terintegrasi.

Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

Pedoman pemasangan pembakar sesuai dengan Peraturan UE:

Pembakar RIELLO (Pembangkit Panas), yang dipasangkan dengan ketel berbahan dasar air (Rumah Pemanas) dengan keluaran nominal ≤ 400 kW, menyediakan panas untuk tujuan pemanasan dan panas untuk mengalirkan air panas sanitasi, dapat dipasang:

– Dengan boiler (rumah pemanas) yang sudah beroperasi di lapangan, untuk penggantian produk yang identik, sesuai dengan Pasal 1, paragraf 2, poin (G) Peraturan UE No. 813/2013;

– Dengan boiler (rumah pemanas) pada instalasi baru, jika memiliki emisi yang memenuhi persyaratan Lampiran II, paragraf 4 peraturan UE No. 813/2013.

Pembakar gas rancangan paksa monoblok dengan operasi progresif atau modulasi dua tahap, dengan kit khusus,
sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dengan bahan kedap suara
– Kipas berkinerja tinggi dengan bilah lurus
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar yang dikendalikan oleh motor servo dengan
kamera variabel
– Memulai motor pada 2800 rpm, fase tunggal / 230V / 50-60Hz atau tiga fase / 230-400V / 50-60Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– HCS (Housing Cooling System) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara secara terus menerus
penyegaran volume udara untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Colokan dan Soket untuk sambungan listrik, dapat diakses dari bagian luar penutup
– Sakelar pilihan on / off burner
– Sakelar pilihan peningkatan/penurunan keluaran manual atau otomatis
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 40.
Peralatan standar:
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– 3 colokan untuk sambungan listrik (RS 34-44/M MZ fase tunggal)
– 4 colokan untuk sambungan listrik (RS 44/M MZ tiga fase)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang

Model RS 50/M MZ – 64/M MZ – 70/M – 100/M – 130/M – 150/M – 190/M – 250/M
Pembakar gas rancangan paksa monoblok dengan operasi progresif atau modulasi dua tahap, dengan kit khusus,
sepenuhnya otomatis, terdiri dari:
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130/M) atau bilah lurus (RS 64/M MZ – 150/M – 190/M
– model 250/M MZ)
– Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar yang dikendalikan oleh motor servo dengan
kamera variabel
– Memulai motor pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
– Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– probe ionisasi
– penyalur gas
– disk stabilitas api
– Sakelar tekanan gas maksimum untuk menghentikan pembakar jika terjadi tekanan berlebih pada saluran suplai bahan bakar
– Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara tidak mencukupi di kepala pembakaran
– Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
– Sakelar pilihan on / off burner
– Sakelar pilihan peningkatan/penurunan keluaran manual atau otomatis
– Jendela inspeksi api
– Bilah geser untuk pemasangan dan perawatan yang lebih mudah
– Filter perlindungan terhadap gangguan radio
– Tingkat perlindungan listrik IP 44.
Peralatan standar:
– 1 flensa kereta gas
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Wiring loom fitting untuk sambungan listrik (RS 64-50/M MZ)
– 2 ekstensi batang geser (untuk model kepala yang diperpanjang dan model RS 150-190/M)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
