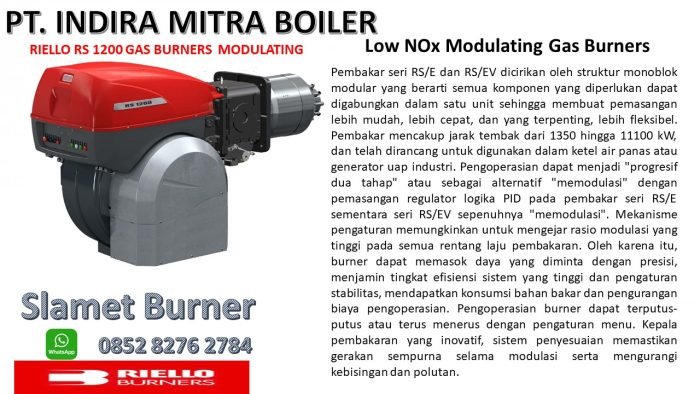

RIELLO BURNER GAS RS 1200

Pembakar seri RS/E dan RS/EV dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga membuat pemasangan lebih mudah, lebih cepat, dan yang terpenting, lebih fleksibel. Pembakar mencakup jarak tembak dari 1350 hingga 11100 kW, dan telah dirancang untuk digunakan dalam ketel air panas atau generator uap industri. Pengoperasian dapat menjadi “progresif dua tahap” atau sebagai alternatif “memodulasi” dengan pemasangan regulator logika PID pada pembakar seri RS/E sementara seri RS/EV sepenuhnya “memodulasi”. Mekanisme pengaturan memungkinkan untuk mengejar rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, burner dapat memasok daya yang diminta dengan presisi, menjamin tingkat efisiensi sistem yang tinggi dan pengaturan stabilitas, mendapatkan konsumsi bahan bakar dan pengurangan biaya pengoperasian. Pengoperasian burner dapat terputus-putus atau terus menerus dengan pengaturan menu. Kepala pembakaran yang inovatif, sistem penyesuaian memastikan gerakan sempurna selama modulasi serta mengurangi kebisingan dan polutan.

Specification STATE OF SUPPLY

Pembakar gas rancangan paksa monoblok dengan operasi modulasi, sepenuhnya otomatis, terdiri dari:
– Kipas performa tinggi dengan emisi suara rendah, pisau lengkung terbalik untuk RS 300-400-1000- 1200/E-EV BLU,
blade kurva maju untuk RS 500-650-800/E-EV BLU
– Sirkuit hisap udara dilapisi dengan bahan kedap suara
– Peredam udara untuk pengaturan udara yang dikendalikan oleh servomotor presisi tinggi
– Sakelar tekanan udara
– Motor starter kipas pada 2900 rpm, tiga fase 230/400 – 400/690 V dengan netral, 50Hz
– Kepala pembakaran bergerak beremisi rendah, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
– Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
– elektroda pengapian
– disk stabilitas api
– Regulator otomatis untuk pengiriman gas, dikendalikan oleh servomotor presisi tinggi
– Sakelar tekanan gas maksimum, dengan titik uji tekanan, untuk menghentikan pembakar jika terjadi tekanan berlebih
jalur pasokan bahan bakar
– Modul untuk pengaturan udara/bahan bakar dan modulasi output dengan kontrol suhu atau tekanan PID terpisah,
tersedia sebagai aksesori untuk model RS 300-400-500-650-800/E BLU
– Modul untuk pengaturan udara/bahan bakar dan modulasi output dengan kontrol suhu atau tekanan PID terintegrasi
generator panas (RS/EV BLU dan RS 1000-1200/E)
– Antarmuka Tampilan AZL, untuk komisioning dan pemantauan sistem pembakaran, termasuk dalam model RS/EV dan RS 1000-
1200/E (Tersedia sebagai aksesori untuk model RS 300-400-500-650-800/E BLU)
– Kontrol keamanan burner disertakan pada perangkat Electronic Cam
– Probe ionisasi untuk detektor api untuk RS 300-400-500-650-800 dan sensor IRD atau probe ionisasi
untuk rs 1000-1200
– Star/delta starter untuk motor fan (burner dengan daya listrik motor > = 7,5 kW, RS/E)
– Papan terminal pasokan listrik utama
– Sakelar on/off pembakar
– Sinyal led tegangan tambahan
– Sakelar peningkatan / penurunan keluaran manual atau otomatis
– Sinyal led kerja burner
– Kontak motor dan relai termal dengan tombol pelepas
– Perlindungan termal internal motor
– Sinyal LED kegagalan motor
– Sinyal led kegagalan burner dan tombol pelepas yang menyala
– Tombol darurat
– Colokan-soket koneksi berkode
– Engsel pembuka kompor
– Mengangkat cincin
– Tingkat perlindungan listrik IP 54
– Konektor pasokan gas DN 80 untuk sambungan kereta gas (model RS 300-400-500)
Peralatan standar:
– 1 paking flensa
– 4 sekrup untuk memasang flensa
– 1 layar termal
– 4 sekrup untuk memasang flensa pembakar ke ketel
– Sakelar tekanan kontrol segel (untuk pemasangan di kereta gas)
– Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
– Katalog suku cadang.
